Guía clara y actualizada para elegir, preparar e instalar una fuente de poder (PSU) moderna en PC, con claves de compatibilidad ATX 3.1, conectores 12VHPWR/12V-2×6, cableado correcto y buenas prácticas para estabilidad, seguridad energética y rendimiento.
Autor: Pier Ciccariello
Fuentes de poder actuales: ATX 3.1, eficiencia y control digital
Las PSU dejaron de ser simples convertidores y pasaron a integrar topologías avanzadas como LLC resonante y rectificación síncrona para reducir pérdidas y estabilizar el voltaje ante cargas variables. En 2025, el salto técnico llega con ATX 3.1, pensado para soportar picos de consumo de GPUs PCIe 5.0 y futuras generaciones.
ATX 3.0 ya había introducido 12VHPWR y la exigencia de Power Excursion, capaz de duplicar por instantes la entrega total (hasta 200% por 0,1 ms) y triplicarla hacia la GPU en breves ráfagas, algo clave con tarjetas que superan los 450 W.

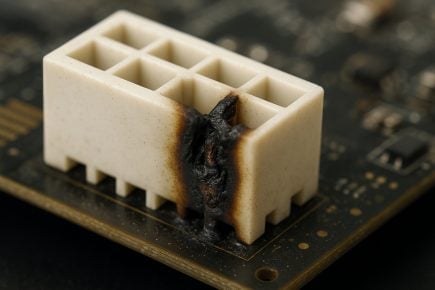

Para mejorar seguridad, ATX 3.1 incorpora el conector 12V-2×6: conserva los 16 pines, alarga ligeramente los de potencia y acorta los sensores para impedir alimentación si el encastre no es completo (escenario open-open), mitigando el riesgo de sobrecalentamiento observado cuando el 12VHPWR se doblaba o no quedaba bien insertado.
En paralelo, las PSU modernas ajustan su eficiencia según el tipo de carga y reducen el consumo en reposo, mientras suman microcontroladores para monitoreo en tiempo real de watts, rieles, temperaturas, ventilador y modo ECO, con software como iCUE Link, ROG Thor/Loki o Thermaltake Smart Power que unifica métricas, curvas térmicas e iluminación.
En refrigeración, se popularizan ventiladores FDB o maglev con modo Zero RPM, disipadores y cámaras dobles que bajan el ruido por debajo de 25 dBA incluso en 1000–1200 W.
La electrónica premium agrega protecciones OVP, OCP, SCP, OTP y guardas transitorias, extendiendo garantías a 10–12 años y ofreciendo formatos compactos SFX-L o ATX 3.1 Slim, cableado modular de baja resistencia y hasta pantallas OLED para consumo en vivo.
Dos puntos vitales en la alimentación de tu fuente de poder, los conectores deben estar fi rmemente conectados y disponer de la potencia que requiere tu hardware, de no ser así podrías provocar un sobrecalentamiento y causar daños.
Cables y conectores: elegir bien y evitar errores de instalación
El orden interno y la correcta selección del cableado son esenciales para un flujo de aire limpio y una entrega eléctrica estable. Las fuentes no modulares traen todos los ramales fijos, lo que puede dificultar la prolijidad; las modulares permiten usar solo lo necesario.
El ATX de 24 pines alimenta la placa madre y sus ranuras, con guías que impiden invertir el conector. El EPS de CPU, en 4+4 u 8 pines —a veces doble—, entrega desde ~155 W a ~235 W por conector y conviene usar ambos en procesadores potentes u overclock.
Para la GPU, los PCIe 6+2 u 8 pines aportan 75–150 W por cable más 75 W del slot; si una gráfica pide varios conectores, es mejor tender cables individuales desde la PSU y evitar derivaciones en Y para no sobrecargar líneas. El 12VHPWR (16 pines) puede brindar hasta 600 W por un solo cable, pero exige inserción completa, sin curvar cerca del cabezal; cuando sea posible, conviene preferir un cable nativo y no un adaptador.
El nuevo 12V-2×6 mantiene la potencia y agrega tolerancia al error de inserción, mejorando la seguridad. Los SATA alimentan SSD, HDD y accesorios; Molex queda para bombas o hardware legacy. Nunca hay que forzar conectores ni mezclar puertos modulares entre CPU, PCIe y SATA; respetar etiquetas evita sobrecalentamiento y daños.

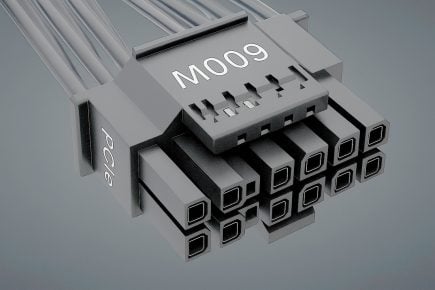

El conector 12V-2×6 mantiene el diseño de 16 pines del 12VHPWR, incorpora pines de alimentación ligeramente más largos y pines de detección más cortos para mejorar la seguridad y la conexión.
Reemplazo de la fuente: cálculo de watts, pasos y buenas prácticas
Antes de cambiar la PSU, es clave dimensionar la potencia real del equipo y sumar un margen del 30% para trabajar con holgura. Un caso con i9-14900K, RTX 5090, Z790, 32 GB DDR5, dos NVMe, almacenamiento SATA, AIO 360, cuatro ventiladores y periféricos ronda los 998 W bajo carga; multiplicando por 1,30 conviene una 1300 W con ATX 3.1 y certificación 80 PLUS Gold/Platinum o Cybenetics Gold/Platinum, idealmente con 12V-2×6/12VHPWR nativo o, de usar adaptadores, con dos líneas PCIe 8-pin independientes.

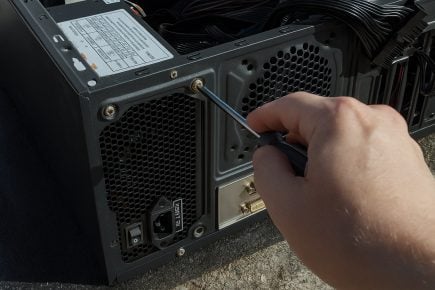

Para el reemplazo, se apaga y se desconectan todos los cables, se retira la PSU vieja sosteniéndola al quitar los tornillos, y en una modular se preconectan solo los ramales que se usarán. Luego se instala la nueva y se reconecta en orden: ATX 24 pines, EPS de CPU, conectores de GPU sin flexionar cabezales, SATA para unidades y los accesorios necesarios.
Es importante rutear por detrás del chasis, fijar con bridas y verificar que ningún cable quede forzado. Si el gabinete obliga a doblar el 12VHPWR justo al salir de la placa, conviene reorganizar el recorrido o considerar un chasis distinto antes de comprometer el conector.
Finalmente, se comprueba la potencia en el riel de 12 V, se evita el uso de fichas/adaptadores de mala calidad para la red eléctrica y, si la PSU integra monitoreo, se valida consumo, temperaturas y comportamiento del ventilador. Con estos cuidados, la actualización es simple, segura y con impacto directo en estabilidad y vida útil del sistema.
PASO 7: Remueve con cuidado la fuente vieja y todos los cables del interior de la torre, luego pon la nueva fuente en su lugar y coloca los tornillos sujetándola como estaba la anterior.
Encuentra la versión completa de la publicación en la que se basa este resumen, con todos los detalles técnicos en RedUSERS PREMIUM
