Presentamos una nueva serie de publicación bajo el nombre “paraguas” Escuela de ROBÓTICA. Mediante esta nueva propuesta, buscamos guiar al lector en un recorrido teórico-práctico, cuidado, bien estructurado y que de lugar a la posibilidad de desarrollarse en un mundo creativo y lleno de posibilidades, en el que covergen la electrónica, el hardware y la programación. En esta 1er entrega: FUNDAMENTOS DE LA ROBÓTICA.
La robótica empieza mucho antes que los motores o los proyectos vistosos: nace en la capacidad de un sistema para captar una condición, procesarla y responder. Este material presenta esa base con ejemplos simples, desde Arduino hasta la alimentación eléctrica y el diagnóstico de fallas.
Auto: Claudio Peña
Qué hace que un sistema sea robótico
El texto plantea que un robot no se define por su forma, sino por su modo de funcionar. A diferencia de una máquina común, que ejecuta una tarea fija cuando recibe energía o una orden directa, un sistema robótico suma una cadena de percepción, decisión y acción.
Primero detecta una señal del entorno o del propio sistema, después la procesa según una regla y finalmente ejecuta una respuesta. Esa lógica aparece como la base de cualquier desarrollo posterior y ayuda a diferenciar automatización simple de robótica.

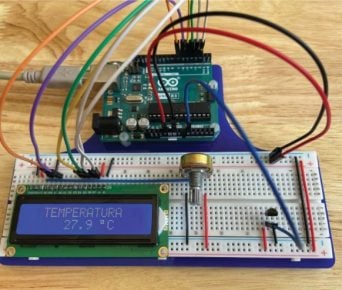

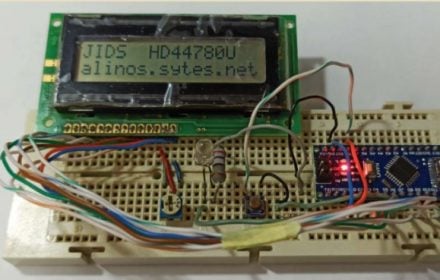

La publicación usa Arduino como plataforma de inicio porque permite ver esa secuencia de manera concreta. Un sensor toma una variación física, la placa la interpreta y luego activa una salida. Así, un montaje sencillo ya muestra cómo se construye un sistema que no solo actúa, sino que responde a información.
La idea central es entrenar la mirada para reconocer esa estructura en proyectos básicos antes de pasar a montajes más complejos.

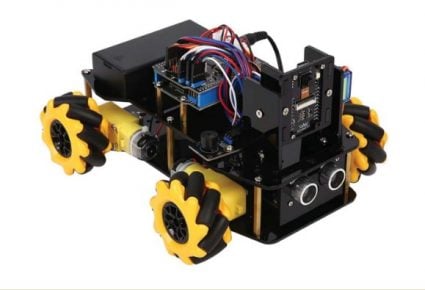

Un robot añade una capa más. No solo ejecuta una acción: también puede recibir información, procesarla y responder a partir de esa información. Esa es la diferencia central. El robot no se limita a moverse o a encenderse. Primero detecta algo, luego interpreta qué signifi ca y después actúa de una manera determinada.
Electricidad básica, circuito y errores frecuentes
La segunda parte se concentra en la base eléctrica que hace posible cualquier proyecto de robótica. Explica que sin un circuito bien formado no hay lectura, respuesta ni acción. Todo arranca con tres piezas fáciles de identificar: una fuente que entrega energía, conductores que la llevan y una carga que la usa. A partir de ahí aparecen los conceptos de voltaje, corriente y resistencia, no como teoría aislada, sino como funciones concretas dentro del circuito.
El Informe insiste en que muchos problemas no surgen por la dificultad del proyecto, sino por errores elementales de conexión. La polaridad incorrecta puede hacer que un componente no funcione o se dañe, y el cortocircuito aparece cuando la corriente encuentra un camino indebido.
También se subraya la diferencia entre una falla eléctrica y una falla lógica. En la primera, el problema está en la base física del montaje, en la segunda, la energía llega, pero la respuesta del sistema no coincide con lo que se esperaba. Esa distinción permite diagnosticar mejor y evita perder tiempo culpando al código cuando el error está en el cableado, o al revés.
Hay otra idea importante en esta forma de trabajo: un circuito no solo tiene que funcionar, también tiene que quedar armado de manera que pueda leerse y revisarse. Eso significa evitar conexiones innecesariamente enredadas, dejar visibles las relaciones principales y no tapar la lógica del montaje detrás de un bosque de cables. Un circuito prolijo no es una cuestión estética. Es una herramienta de diagnóstico.
Buenas prácticas, medición y formas de alimentación
La publicación propone una manera de trabajo ordenada para armar y revisar circuitos. Recomienda revisar antes de energizar, construir por etapas y mantener visible la lógica del montaje. También remarca la conveniencia de distinguir alimentación, masa y señal, porque esa separación facilita tanto la comprensión como la detección de fallas. Antes de encender un circuito, conviene revisar de dónde sale la energía, por dónde circula y qué parte del sistema la utiliza.
En ese proceso, el multímetro aparece como herramienta básica para dejar de suponer y empezar a comprobar. Sirve para verificar si una fuente entrega voltaje, si dos puntos están conectados o si un componente tiene el valor esperado.
En la misma línea, la Ley de Ohm se presenta como una herramienta útil para decidir, por ejemplo, qué resistencia necesita un LED para trabajar sin dañarse. El caso de una fuente de 5 V, un LED de 2 V y una corriente de 20 mA muestra cómo calcular una resistencia de 150 ohmios.
Por último, el material compara tres formas habituales de alimentación: USB, fuente externa y batería. USB resulta ideal para las primeras pruebas por su simpleza y estabilidad en proyectos chicos. La fuente externa permite independencia del computador y puede sostener mejor ciertos montajes. La batería aporta movilidad, pero obliga a pensar en autonomía y estabilidad a medida que se descarga.
El punto clave es entender que alimentar una placa no es igual que alimentar una carga, y que elegir la energía correcta forma parte del diseño desde el primer montaje.
Esta rutina toma poco tiempo, pero evita muchos errores comunes y ayuda a trabajar con más criterio desde el primer proyecto. Después de eso, el siguiente paso ya no es suponer: es medir. Ahí entra el multímetro.
