Guía completa y práctica para cambiar la pantalla rota de una notebook, con diagnóstico paso a paso, compatibilidades, protocolos de video y cuidados al manipular equipos ultradelgados, táctiles, OLED y MiniLED. Ideal para técnicos y entusiastas que buscan resultados profesionales y mejor posicionamiento en Google.
Autor: Pier Ciccariello
Tecnologías de pantalla y protocolos de video
El informe explica cómo evolucionó el mundo de las pantallas desde LCD con CCFL a LED, IPS, OLED y MiniLED, y por qué esa evolución obliga a dominar la electrónica fina, buses digitales y la manipulación segura.
La transición de CCFL a LED redujo el consumo y eliminó a los inversores de alto voltaje. IPS mejoró ángulos y color con controladores TCON más complejos y señales por eDP. OLED llevó el contraste al máximo al prescindir de la retroiluminación, aunque su estructura delgada exige extremo cuidado térmico y antiestático. MiniLED elevó el brillo y el contraste en LCD con miles de zonas de backlight controladas por PWM.
También se detallan los estándares de interconexión. LVDS fue el clásico durante años, limitado en ancho de banda y sensible a interferencias, mientras que eDP es hoy la norma en notebooks modernas por su alta tasa, canal auxiliar para EDID y menor cableado.
En convertibles y 2-en-1 aparece MIPI DSI, con líneas diferenciales de muy alta velocidad integradas al SoC. La clave es identificar con precisión el protocolo antes de cualquier reemplazo, ya que confundir LVDS, eDP o MIPI puede dañar GPU o TCON. La imagen muestra un equipo con doble OLED 3K, reflejando la complejidad actual.

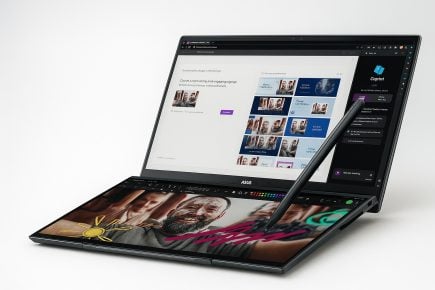

Comprender la evolución estructural y tecnológica de los paneles es esencial para realizar reparaciones seguras, precisas y acordes al estándar de los notebooks de última generación. En la imagen el ASUS Zenbook DUO cuentan con dos pantallas táctiles OLED de tamaño completo, con tecnología OLED 3K de 14 pulgadas y 120 Hz, en la que puedes ampliar instantáneamente tu espacio de trabajo hasta 19.8 pulgadas
Diagnóstico eléctrico, TCON y compatibilidad de paneles
Para reparar con criterio profesional, el texto recomienda iniciar por la verificación de tensiones en el conector del display: 3,3 V para lógica y TCON, 5 V para control y 12/19 V para backlight, midiendo en reposo y encendido para detectar caídas bruscas que delaten cortos.
En TCONs integradas al panel es útil el osciloscopio para confirmar actividad diferencial y reloj. Los síntomas van desde pantalla blanca con luz de fondo hasta líneas intermitentes o distorsiones.
La foto muestra un fallo típico de TCON con rayas verticales. Antes de comprar un repuesto hay que validar el código de panel, la resolución nativa, tipo y ubicación del conector, cantidad de pines y tasa de refresco; un simple cambio de sufijo en el modelo puede alterar pinout o tensiones.
El informe remarca que eDP de 30 o 40 pines y LVDS de 40 pines no garantizan compatibilidad por el número de contactos, y sugiere contrastar fichas técnicas en catálogos de fabricantes o sitios como Panelook.
También aborda limitaciones por EDID: algunas BIOS exigen coincidencias exactas y, si no la hay, puede encender retroiluminación sin imagen, apagarse a los segundos o no detectar el display interno. En esos casos, la solución pasa por reprogramar el EDID con programadores I²C, migrar EEPROM del panel original o actualizar BIOS cuando el modelo lo permite.

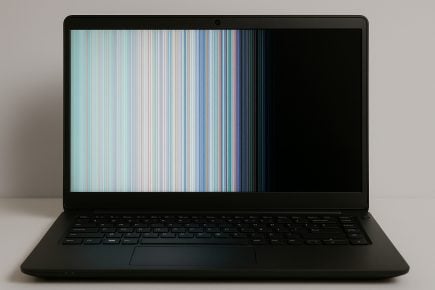

Una falla típica en el TCON podría producir fallas como la de la imagen.
Desmontaje seguro, táctiles y procedimiento paso a paso
El desmontaje comienza creando un entorno ESD, desconectando completamente la energía y usando herramientas plásticas. En equipos ultradelgados, los marcos suelen venir pegados y requieren del calor controlado de 70–80 °C para ablandar el adhesivo, siempre moviendo el aire y evitando puntos fijos.
La secuencia ilustrada entre las páginas 18 y 21 muestra cómo abrir desde las esquinas, separar el panel sin forzar, apoyar la pantalla sobre el teclado para acceder a los conectores, liberar trabas con pinzas finas y reinstalar el panel nuevo guiando el flex por la muesca sin pellizcarlo. Los restos de adhesivo ayudan a fijar la pantalla, y conviene evitar agregar más pegamento para facilitar futuros servicios.
El documento también diferencia fallas de imagen del panel respecto del digitalizador. En capacitivos, las señales viajan por I²C y los síntomas incluyen toques fantasma o ausencia de respuesta por apantallamiento deficiente, suciedad o flex dañado; en ópticos, la acumulación de polvo o la desalineación del marco afectan la precisión; en Wacom EMR, la ausencia de lápiz suele relacionarse con bobina abierta o firmware, con recalibraciones posibles mediante utilidades OEM.
La foto de la página 16 destaca el gesto multitáctil, mientras que la de la página 23 muestra conectores FFC/FPC, frecuentes puntos de falla por humedad o manipulación. El cierre enfatiza que medir tensiones, revisar continuidad de flex, validar buses de datos y usar instrumentación como multímetro, osciloscopio y analizador lógico es el camino más confiable para cambiar la pantalla de una notebook con calidad de taller y sin riesgos para GPU, TCON ni backlight.

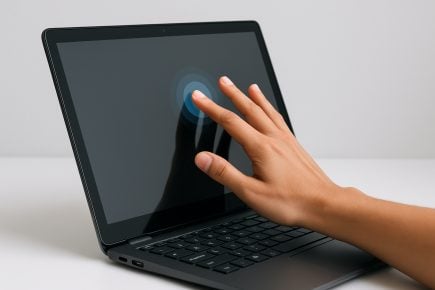

Los equipos actuales integran digitalizadores capacitivos, más avanzados permiten múltiples acciones como pellizcar una imagen para interactuar con ella.
Encuentra la versión completa de la publicación en la que se basa este resumen, con todos los detalles técnicos en RedUSERS PREMIUM
