Excel: Cómo obtener un gráfico de pirámide poblacional

Si bien no es un tipo específico de gráfico en Excel, puede obtenerse con un gráfico de barras y un par de trucos.
JUE, 7 / MAY / 2015

La pirámide poblacional es un tipo especial de gráfico que se usa para mostrar la composición de una población discriminada por sexo y edad.

En primer lugar, necesitamos la tabla que muestra la composición de la población a representar en el gráfico. Los valores de una de las columnas de datos (en el ejemplo, la correspondiente a mujeres) deben tener signo negativo. Esto hará que cada serie de datos aparezcan sobre distintos lados del eje vertical.

Una vez preparada la tabla procedemos con la creación del gráfico:

– Seleccionamos la tabla de datos, con todas sus filas y columnas.
– En la ficha [Insertar], hacemos clic en [Barra] y luego en [Barra en 2D].

Con esto obtenemos un primer gráfico que luego tendremos que ajustar. A este gráfico hay que hacerle dos ajustes:

– Las barras deben estar todas “juntas”, sin alternarse como en la figura.
– Los valores del eje horizontal deben tener signo positivo en ambos lados.

Acomodamos entonces las barras:

– Hacemos un clic derecho sobre cualquiera de las barras. Aparece un menú contextual.
– En este menú tomamos la última opción, [Dar formato a la serie de datos]. Aparece un cuadro con las opciones para la serie.
– Dentro de [Superposición de series], indicamos 100%.
– Dentro de [Ancho del intervalo], indicamos 0%.
– Hacemos clic en [Cerrar].

El paso final es indicar que los números en el eje horizontal se deben ver siempre con signo positivo:

– Hacemos un clic derecho sobre el eje horizontal. Aparece un menú contextual.
– En este menú tomamos la última opción, [Dar formato a eje]. Aparece un cuadro con las distintas opciones de formato para el eje.
– Seleccionamos la ficha [Número].
– Dentro de [Categoría], hacemos clic en [Personalizado].
– Dentro de [Código de formato], escribimos 0;0 (dos ceros, separados por un punto y coma).
– Hacemos clic en [Agregar].
– Hacemos clic en [Cerrar].

El código de formato que escribimos en el quinto paso indica que tanto los valores positivos del eje, como los negativos, se deberán mostrar sin signo.

Con estos pasos obtendremos la pirámide poblacional.

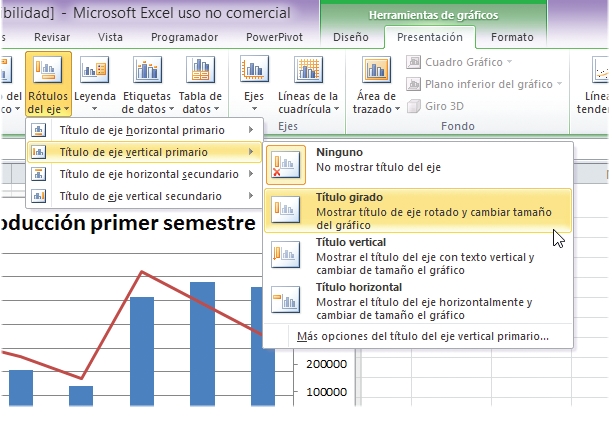

Con estas opciones podemos agregar títulos adecuados sobre los ejes verticales para saber qué representa cada uno.

Con estas opciones podemos agregar títulos adecuados sobre los ejes verticales para saber qué representa cada uno.

Esta es la tabla que se representará mediante la pirámide poblacional. Nótese que los valores de la primera columna tienen signo negativo.

Esta es la tabla que se representará mediante la pirámide poblacional. Nótese que los valores de la primera columna tienen signo negativo.
