El mantenimiento de una placa de video moderna ya no se limita a soplar el polvo de los ventiladores. Este Informe USERS advierte sobre tres problemas que avanzan sin síntomas evidentes —uno térmico, uno eléctrico y otro mecánico— y explica cómo detectarlos antes de que dañen el rendimiento o el hardware.
Autor: Pier Ciccariello
El hotspot y el delta térmico
La temperatura general que informa un monitor no refleja toda la placa. El procesador gráfico concentra miles de millones de transistores en poca superficie y no calienta parejo, así que el punto más caliente —el hotspot o temperatura junction— casi siempre supera a la lectura principal.
Lo que importa no es que el hotspot sea más alto, sino cuánto. La resta entre ese pico y la temperatura general se llama delta térmico y resume en un número la calidad del contacto entre el chip y el disipador.
Un delta chico indica que el calor se evacúa de manera pareja. Uno amplio sugiere que parte de la superficie no hace buen contacto. El dato más valioso es la evolución de la propia placa: si antes marcaba 12 °C de diferencia y ahora trepa a 25 o 30 °C bajo la misma carga, merece una revisión.
Las causas conviene revisarlas de lo simple a lo complejo. Primero, fuera de la placa: polvo acumulado, filtros tapados y ventilación del gabinete. Recién después entran la pasta térmica seca o desplazada, la presión despareja del disipador y los pads de la memoria.
La VRAM sigue su propio camino térmico y puede trabajar caliente aunque el núcleo esté normal. La regla del diagnóstico es cambiar una variable por vez, porque tocar todo junto mejora el número pero impide saber cuál era la causa real.

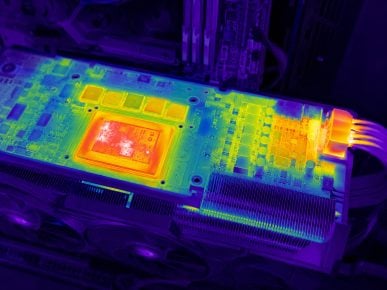

El calor no se reparte igual en todo el chip: bloques que calculan en paralelo conviven con zonas casi inactivas, y esa desigualdad es la que capta el hotspot.
El conector 12V-2×6
Las placas de alto consumo piden más energía de la que entrega la ranura PCI Express. Para concentrar esa alimentación se creó el 12VHPWR, revisado después como 12V-2×6, con doce contactos de potencia y cuatro auxiliares que comunican la potencia disponible.
El riesgo no está en el diseño sino en la instalación. Si el conector queda apenas introducido, algunos terminales tocan bien y otros reducen su superficie de contacto. Esa zona aumenta la resistencia y se calienta hasta deformar el plástico, lo que baja todavía más la presión.
El deterioro es progresivo y silencioso. La placa puede seguir andando semanas o meses, sobre todo si no pasa mucho tiempo a plena carga, de modo que la ausencia de fallas no garantiza que el conector esté bien puesto.

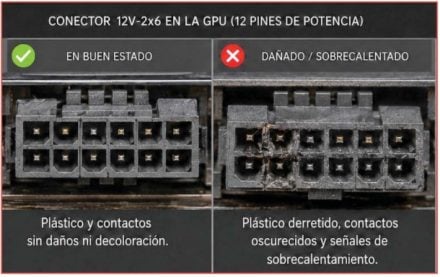

La inspección se hace con el equipo apagado y la fuente desconectada de la red. Hay que verificar que el conector entre por completo, que la pestaña de retención cierre y que no haya plástico decolorado, contactos oscurecidos ni olor a material recalentado.
En fuentes modulares conviene revisar también el extremo del lado de la fuente: un cable puede estar firme en la placa y flojo del otro lado. Además, nunca se intercambian cables modulares entre fuentes distintas, porque la distribución interna de pines cambia entre marcas.
El peso y el GPU sag
El tercer frente es mecánico. Las placas actuales ocupan tres o cuatro ranuras y suman grandes bloques de aluminio, cámaras de vapor y placas de refuerzo, con un peso muy superior al de generaciones anteriores.
Instalada en horizontal, la tarjeta queda sujeta por el bracket trasero y apoyada en la ranura PCI Express, mientras el extremo opuesto queda suspendido. Ese voladizo funciona como palanca e inclina la placa de a poco: es el fenómeno conocido como GPU sag.
Una inclinación leve no hace daño. El problema surge cuando la flexión es pronunciada, crece con el tiempo o tensiona la ranura, el conector de alimentación o el propio PCB. Si la placa se curva cerca del núcleo, hasta puede subir el delta térmico.
La salida más simple es un soporte que sostenga el extremo libre. Los verticales descansan sobre el piso del gabinete y apoyan en una zona rígida del carenado, nunca sobre un ventilador. Los brackets horizontales se fijan a las ranuras de expansión y deben ser rígidos para servir de algo.
El montaje vertical reduce la palanca sobre la ranura, pero exige un cable riser de calidad (el que lleva la señal PCI Express hasta la placa girada) y distancia respecto del panel lateral. Si los ventiladores quedan pegados al vidrio, la temperatura sube: resuelve un problema mecánico y puede crear uno térmico.

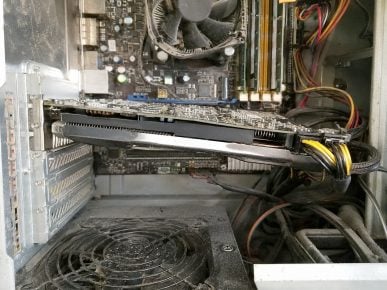

El peso de la tarjeta puede, con el tiempo, hacer que el PCB se doble y derivar en fallas mecánicas y térmicas.
